加氫工藝是近年來石油化工行業大量采用的原油加工工藝。加氫裝置為臨氫工況，其中油氣、氫氣介質都具有易燃易爆特性，尤其是氫氣的爆炸等級很高。柴油加氫、蠟油加氫、渣油加氫等加氫裝置操作壓力高、溫度高，極容易導致管道、設備泄漏，后果非常嚴重。加氫裝置由開工前的冷態到正常生產時的熱態，或由正常生產時的熱態到停工時的冷態，因?yàn)闊崦浝淇s，工藝管道會產生較大的位移，工藝設備高度會發生較大變化，這些變化會牽拉與之連接的儀表引壓管路以及測量?jī)x表。
因此，加氫裝置工況對儀表引壓管路和安裝影響非常大，如果儀表引壓管路和安裝連接不能自動消除這些不利影響，引壓管路引線會發生斷裂，儀表過程接口會被拉開導致泄漏，不僅影響正常生產，還會導致泄漏的高壓高溫介質傷人，遇火發生爆炸。現場實際工況也證明了這點，有的加氫裝置引壓管斷裂，管閥件接口處被拉裂；較常見的是高溫高壓管道上安裝流量測量孔板，其引壓管根部、差壓變送器過程接口處都容易發生泄漏。
加氫裝置高溫工藝管線及設備，由開工前的冷態到開工后的熱態，由于熱脹冷縮，導致工藝管線發生較大位移，工藝設備高度發生較大變化。然而，變送器卻固定于位置保持不變的平臺或地面，這將導致變送器與設備、工藝管線之間的牽拉。測量引線為管徑、壁厚較大，剛性較強，吸收應力變化較弱的Pipe管，因此，變送器終端活接頭易被拉開，這是測量管路的薄弱點；其次是孔板取源點處易拉開，造成測量介質泄漏。要解決該問題，只有通過變送器合理安裝來解決。如何消除應力成為解決該問題的關鍵，目前采用的方案有以下幾種：
（1）變送器安裝支架底座不固定。采用該種方案會導致變送器移動自由度過大，對變送器終端活接頭處造成應力，可能拉開并泄漏。

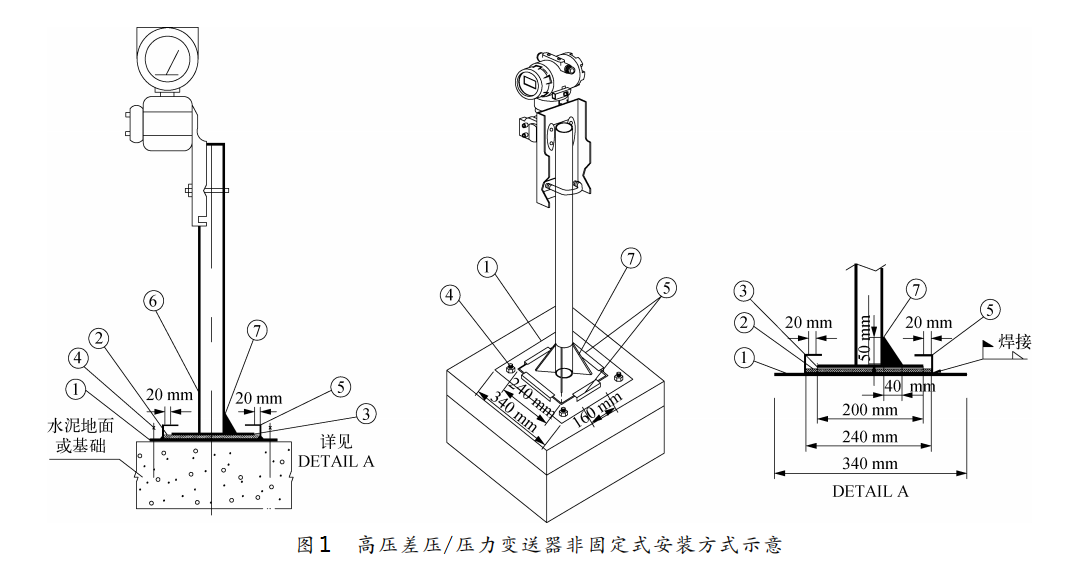

（2）變送器支架底座有限約束。讓變送器在上、下、左、右各個維度都有一定的活動自由度，消化工藝管線、工藝設備牽拉引力，減緩振動影響。自由度的大小根據工藝管道、設備的膨脹量調整。高壓差壓／壓力變送器非固定式安裝方式如圖1所示。
