使用HART 475手操器完成對智能儀表的組態與調試工作。主要完成以下幾個方面的操作。
1、接線

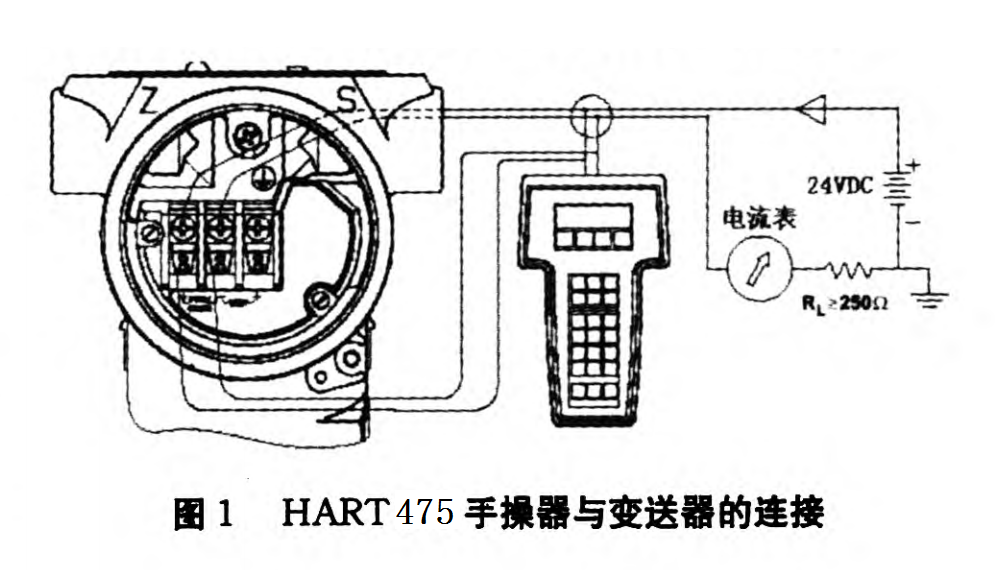

EJA智能差壓變送器與HART 475手操器的接線如圖1所示，現場可接在表的電源端子處，控制室可接在信號端子處。回路電阻應保證在250~600Ω的范圍內。
2、基本儀表參數組態
在變送器與手操器通訊正常的情況下，可以雙擊“儀表設置”菜單即可進入變送器的組態菜單，主要組態包括以下幾個方面的信息。
（1）位號設置
具體操作步驟為：
1．Device setup→3．Basic→1．Setup Tag
（2）單位設置
具體操作步驟為：
1．Device setup→3．Basic Setup→2．Unit
使用光筆單擊所選定的單位，然后單擊“EN—TER",提示當前過程變量在該選定單位尚未發送至變送器之前仍然為原單位，應在下隨菜單中進行發送(SEND)。
（3）量程設置
在量程設置中，有兩種設置方式：直接鍵盤輸人、實際壓力改變量程。
a、直接鍵盤輸入，這是最方便的方式，步驟如下：
1．Device setup→3．Basic Setup→3．Re-range→1．Keypod
b、用實際壓力改變量程
該方法通過在高壓側施加一實際壓力，將該壓力確認為4 mA或20mA的設定點。改變下限值，上限值將自動變更，量程保持不變。操作步驟如下：
1．Device setup→3．Basic Setup→3．Re-ange→2．Apply ratues
（4）輸出模式(線性／開方)設置
智能壓力(差壓)變送器輸出信號模式可設為“線性”，即輸出信號與輸人信號的壓差成比例，也可設為“開方”，即輸出信號與輸入壓差信號的開方成比例。
1．Device setup→3．Basic Setup→5．Fnctn
變送器的輸出模式出廠前按用戶要求設置。如果變送器帶內藏顯示表輸出模式設置為“SQ root”則“廠”將顯示在表頭液晶屏上。
（5）阻尼時間常數設置
阻尼時間常數是決定4～20mA DC輸出的響應速度，變送器出廠時的阻尼時間常數設置為2.0S
1．Device setup→3．Basic Setup→6．Damp
阻尼時間常數設置的數值為：0.2sec，0.5sec，1.0 sec，2.0sec，4.0sec，8.0sec，16sec，32sec，64sec。
（6）輸出信號低端切除模式的設置
當變送器與節流裝置配合檢測流量時，其輸出選用開方模式，為減少小流量時的測量誤差，需要對變送器的低端小信號進行切除，使輸出信號穩定。切除點可在0％一20％量程內任意設置，有“線性”或“歸零”兩個模式。操作步驟如下：
1．Device setup→3．Basic Setup→7．Low cut→8．cut mode
3、傳感器微調
傳感器的微調有兩種方法：即傳感器的滿度調整和零點調整。滿度調整就是一個兩點過程，輸入兩個精確的端點壓力(大于或等于量程值)線性化這兩點之間的輸出。零點調整是由安裝位置或靜壓引起的零點漂移進行補正的典型的一點調整法。通常使用傳感器的滿度調整進行校驗，具體過程如下：
（1）將HART 475智能手持終端與變送器正確連線，按照如下操作，進入調叫校菜單。
1．Device setup→2．Diag／service→3．Calibration→3．Sensortrim
（2）零點校驗：將變送器在無壓力信號源的情況下，按“LRV’’鍵，然后按兩次“ENT”鍵，零點壓力校驗完畢。
（3）量程校驗：輸人滿量程壓力信號，按“URV”鍵，再按“ENT”鍵，量程校驗完畢。然后分別給變送器測量室送人0，25％，50％，75％，100％五點壓力信號，進行線性檢查。
如果變送器的輸出值與校驗用的標準表的指示值不一致時，采用模擬輸出微調進行校正。調校變送器輸出電流為4mA和20mA兩點時的輸出值，有兩種方法：采用[D／A trim-](用于電流表的校正)或[scaled D／A trim-](用于電壓表的校正)進行輸出微調校。
當輸出信號為0％和100％時，校正用數字安培表的讀數不是4．000mA和20．000mA時，選擇[D／A trim-]方法。具體過程如下：
1．Device setup→2．Diag／service→3．Calibration→2．Trim analog output
選擇[D／A trim]項，當輸出信號為0％和100％時，分別輸入數字安培表的電流值，并確認。
